Sistema di monitoraggio dei circuiti di sgancio di emergenza

Coil Guard: supervisione delle bobine di sgancio

Monitoraggio continuo del circuito di sgancio e della linea pulsanti

CG-AC-1 sorveglia in modo continuo una singola bobina di sgancio a lancio di corrente, la sua alimentazione e la linea pulsanti normalmente chiusa. Stati LED, self-test, segnalazione remota e documentazione tecnica per progettisti e installatori.

Approfondisci il funzionamento nelle guide tecniche Coil Guard oppure consulta la documentazione ufficiale CG-AC-1.

Conformità documentata

Manuale ufficiale Rev. 02 e Dichiarazione di conformità CE disponibili online.

Supporto tecnico umano

Un interlocutore reale per chiarimenti, assistenza e confronto applicativo.

Supporto al progettista

Confronto tecnico e revisione dello schema in caso di dubbi.

Made in Italy

Progettato e prodotto in Italia, da un'azienda sul mercato da oltre dieci anni

Gamma COILGUARD

I DISPOSITIVI

Due modelli per coprire installazioni singole e impianti con più circuiti di sgancio. Stesso standard costruttivo, stessa filosofia di progetto.

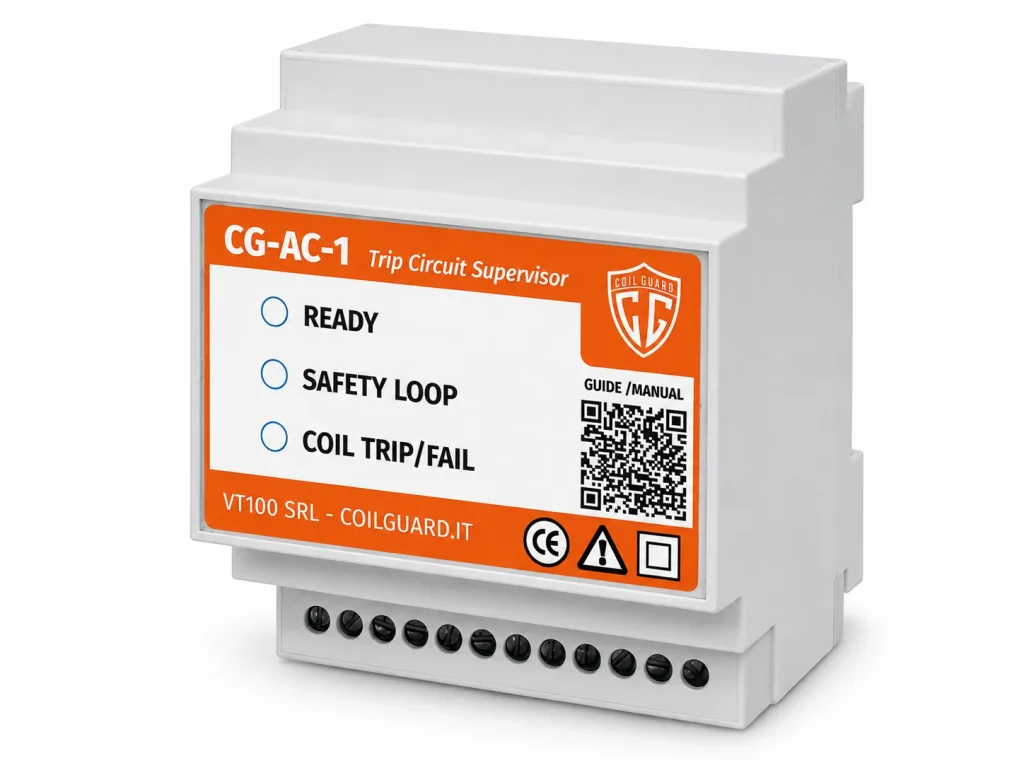

CG-AC-1

Monitoraggio di 1 linea pulsanti di emergenza e 1 bobina di sgancio

Pensato per essere modulare: in serie o in parallelo per gestire molteplici configurazioni dei circuiti di sgancio

CG-UT-6

Estensione multibobina fino a 6 bobine di sgancio

In sviluppo: soluzione multi-bobina fino a 6 canali, pensata per configurazioni espandibili. Scopri la pagina dedicata e richiedi aggiornamenti.

Gamma COILGUARD

COME FUNZIONA

Una logica semplice, pensata per dare controllo immediato a 360 gradi sui circuiti di sgancio. Consente a personale non tecnico di individuare eventuali anomalie prima che diventino un problema reale.

Controlla la linea pulsanti di emergenza

Verifica di continuo l'integrità della linea pulsanti.

Monitora la bobina di sgancio

Controlla lo stato della bobina per individuare eventuali condizioni anomale.

Segnala il problema in modo chiaro

Le anomalie vengono indicate tramite LED frontali e uscite ausiliarie, per un controllo locale o integrato in un sistema di monitoraggio esterno.

Contesti di utilizzo

DOVE SI INSTALLA

Ovunque sia presente un pulsante di sgancio di emergenza, in una struttura soggetta a Certificato Prevenzione Incendi (C.P.I.), o dove le valutazioni di un progettista indichino la necessità. COILGUARD Aumenta la sicurezza del sistema, monitorando proattivamente tutte le parti.

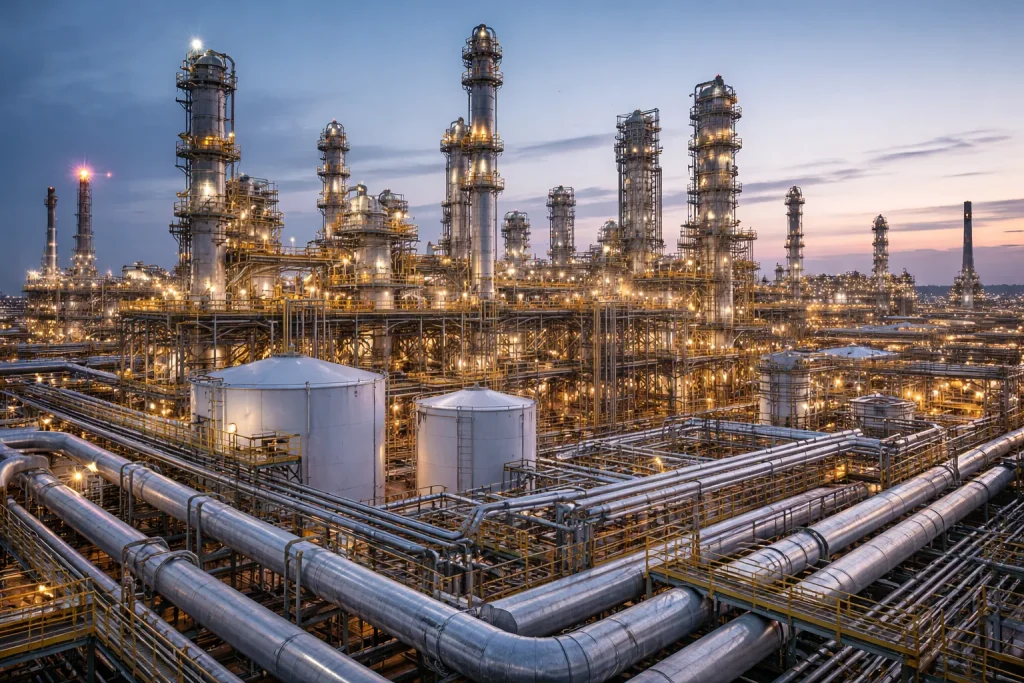

IMPIANTI INDUSTRIALI

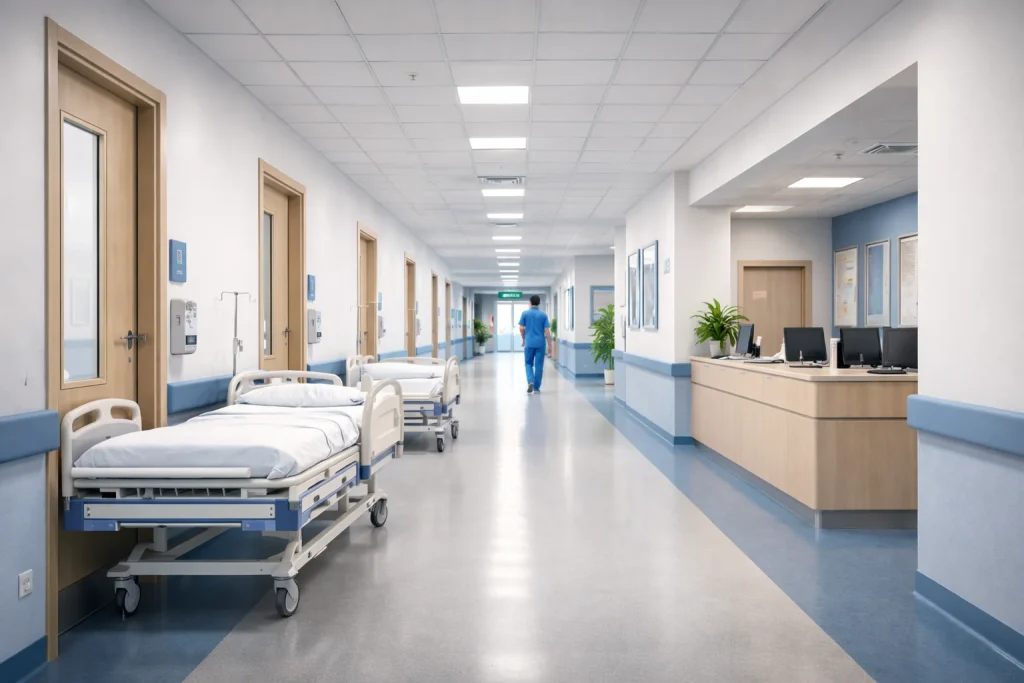

STRUTTURE SANITARIE

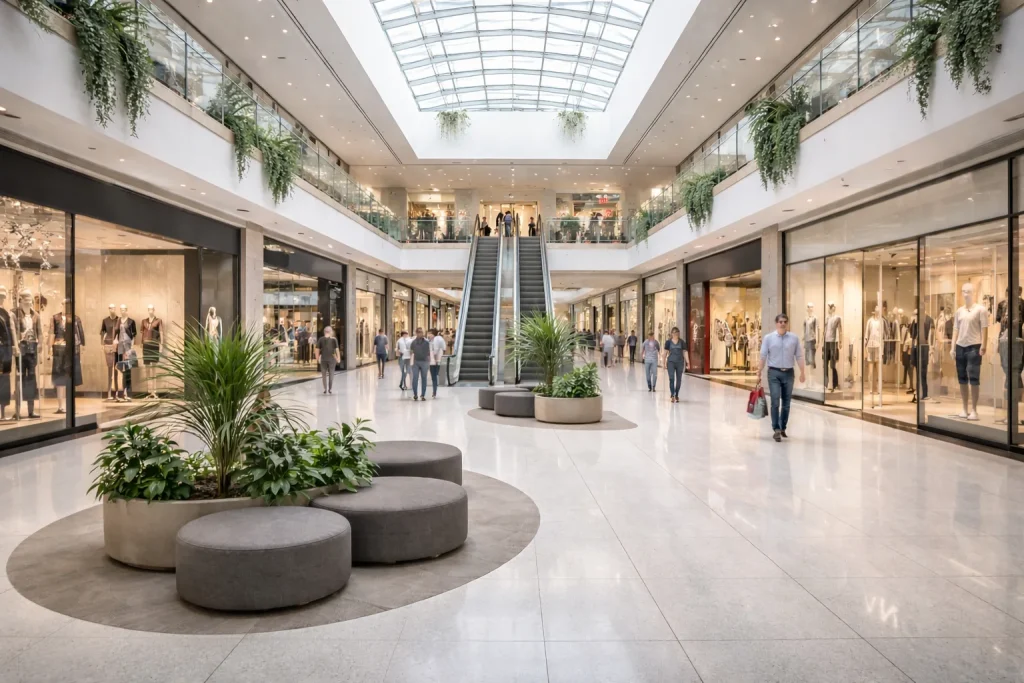

CENTRI COMMERCIALI

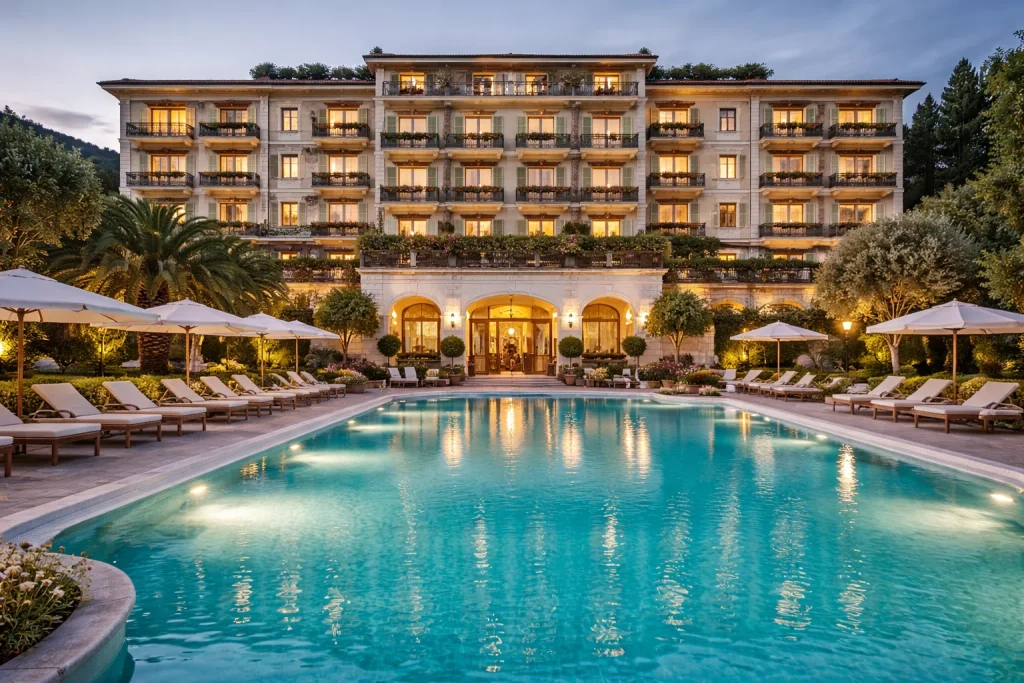

ALBERGHI E STRUTTURE

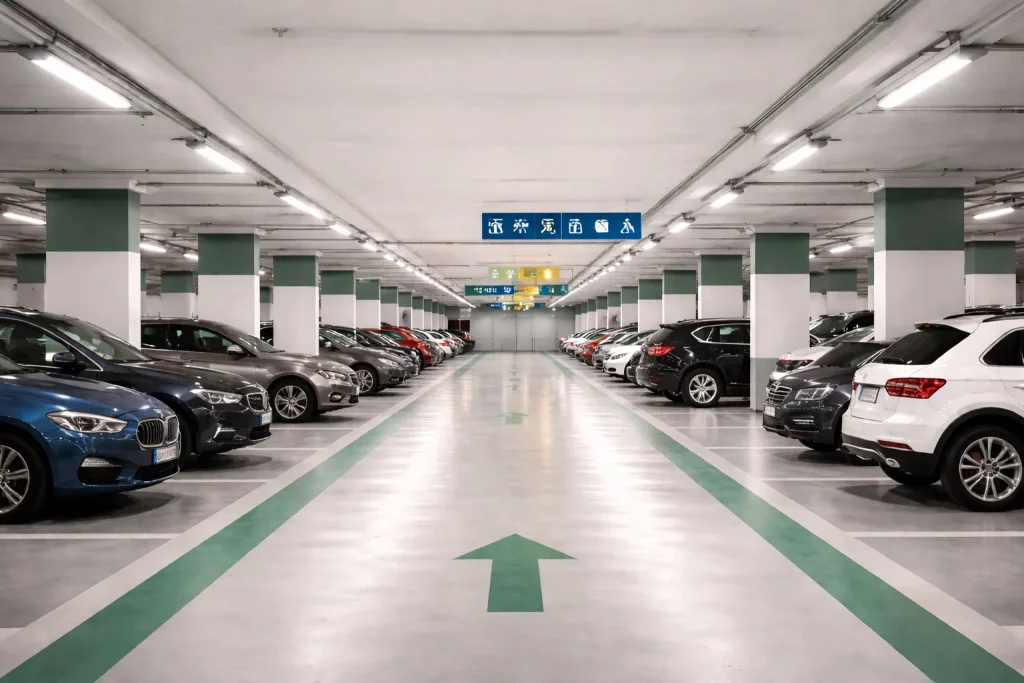

GRANDI AUTORIMESSE

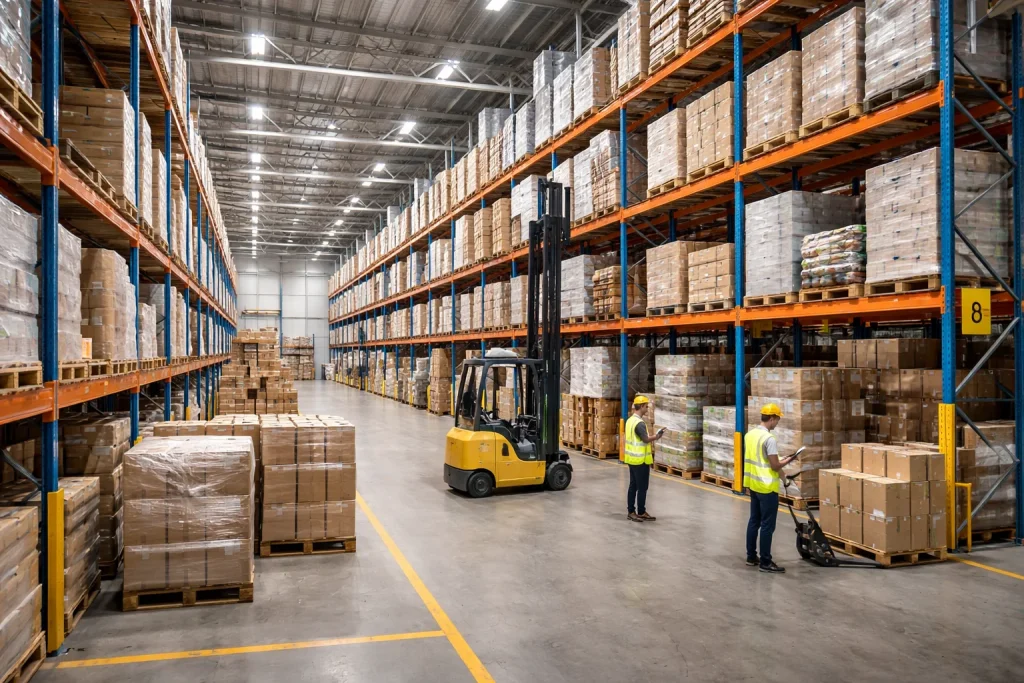

LOGISTICHE E MAGAZZINI

Contesti di utilizzo

PENSATO PER CHI PROGETTA E REALIZZA IMPIANTI ELETTRICI

COILGUARD è pensato per i professionisti dell’impiantistica: istruzioni semplici, specifiche tecniche chiare, normativa referenziata con precisione, supporto umano disponibile quando serve.

Progettisti e ingegneri

Chi deve valutare e progettare impianti elettrici sicuri secondo la normativa di riferimento.

Installatori elettrici

Imprese installatrici che realizzano impianti in attività soggette a CPI: trovano in COILGUARD un dispositivo certificato, documentato pronto all'uso.

Qualità e conformità

CERTIFICATO E PRODOTTO IN ITALIA

La marcatura CE di COILGUARD non è autodichiarata: è il risultato di prove svolte presso laboratori accreditati sul territorio italiano; le norme applicate al nostro prodotto sono state valutate da enti notificati.

Marcatura CE

Conformità verificata con prove di laboratorio accreditate

CEI EN 61010-1

Sicurezza degli apparecchi elettrici di misura, controllo e uso in laboratorio

CEI EN 61326-1

Compatibilità elettromagnetica – Requisiti EMC per apparecchi di misura e controllo

CEI EN 61326-2-4

EMC – Requisiti particolari per apparecchi portatili per prove in campo

CEI 64-8 · sez. 464 / 465 / 537

Prescrizioni impiantistiche per comandi di emergenza e dispositivi di sgancio

ISO 9001:2015

Sistema di gestione della qualità certificato – stabilimento VT100 SRL · Verona

PERCHÈ I NOSTRI PRODOTTI SONO DIVERSI

Prodotto in Italia

progettato, assemblato e collaudato nello stabilimento VT100 SRL di Verona, con filiera controllata e tracciabilità ISO 9001:2015.

L'unico che si Auto-Verifica

i nostri prodotti sono gli unici sul mercato che integrano la funzionalità di self-test delle componenti interne e segnalano eventuali anomalie in caso di guasto.

Prove di laboratorio accreditate

la conformità è certificata da enti notificati, e pubblicata sul nostro sito.

Assistenza tecnica umana

nessun chatbot. Un tecnico in carne e ossa risponde, anche in fase di progettazione, con la massima attenzione per valutare casi particolari.

Revisione schema inclusa

se hai dubbi sul collegamento o sull'integrazione in quadro, un tecnico ti potrà consigliare adeguatamente.

Documentazione completa

manuale tecnico, dichiarazione di conformità e scheda di prodotto scaricabili senza registrazione in formato PDF

Il problema tecnico

UN GUASTO CHE NON SI VEDE

Il circuito di sgancio di emergenza deve funzionare al primo tentativo, senza preavviso. Il problema è che i guasti più pericolosi sono quelli che non si manifestano finché non servono davvero.

Bobina interrotta, alimentazione assente, connessione allentata: sono anomalie che possono restare invisibili per mesi, superare ispezioni visive e rendersi evidenti solo nel momento peggiore — quando i Vigili del Fuoco premono il pulsante di sgancio e l’impianto non risponde.

COILGUARD introduce il monitoraggio continuo del circuito: controlla la bobina e la linea pulsanti in tempo reale, aggiorna i LED frontali a ogni variazione di stato e attiva le uscite ausiliarie per integrarsi con centraline, BMS o sistemi di supervisione già presenti.

Il risultato pratico per chi progetta: un impianto documentabile, verificabile in ogni momento e coerente con le prescrizioni impiantistiche richiamate dalla CEI 64-8 per i comandi e dispositivi di sgancio di emergenza.

Riferimenti normativi di pertinenza

CEI 64-8/464.1 – Comandi di emergenza
CEI 64-8/465.5 – Comandi funzionali
CEI 64-8/537.4.3 – Dispositivi di sgancio
CEI-EN 61010-1 – Sicurezza apparecchi
CEI-EN 61326-1 / 61326-2-4 – Compatibilità EMC

Cosa rileva COIL GUARD

Bobina di sgancio interrotta

Interruzione del conduttore o del filamento interno. Il dispositivo individua il guasto e lo segnala prima che comprometta un intervento di emergenza.

Bobina non alimentata

Mancanza di tensione di alimentazione alla bobina. Il circuito appare integro ma è di fatto inattivo: una condizione che COILGUARD rende immediatamente visibile.

Bobina non collegata

Mancata connessione fisica della bobina al circuito di sgancio. Rilevata e segnalata indipendentemente dallo stato dell'alimentazione.

Anomalia sulla linea pulsanti

Interruzione, cortocircuito o dispersione sulla linea dei pulsanti di emergenza: condizioni che renderebbero inoperante il comando anche con la bobina perfettamente funzionante.

Montaggio su guida DIN

Il dispositivo si aggancia alla guida DIN standard a bordo quadro. Ingombro contenuto, pensato per quadri già popolati.

Collegamento al circuito

I morsetti si connettono alla bobina di sgancio e alla linea pulsanti esistente, seguendo lo schema tecnico fornito. Compatibile con i principali apparati.

Monitoraggio in tempo reale

Appena alimentato, COILGUARD controlla in continuo lo stato della bobina e della linea, aggiornando i LED frontali a ogni variazione.

Segnalazione e integrazione

In caso di anomalia, l'allarme parte via LED e uscita ausiliaria NO/NC/COM, integrabile con centraline di supervisione, BMS o sistemi di gestione impianto.

F.A.Q.

Domande frequenti

Supporto tecnico per chi progetta e installa

SUPPORTO TECNICO PER CHI PROGETTA E INSTALLA

Hai un progetto in corso, un’installazione da adeguare o un caso particolare su cui vuoi confrontarti? Il team tecnico VT100 risponde direttamente niente moduli automatici, niente risposte preconfezionate.

Che tu stia progettando un nuovo quadro o stia valutando il retrofit di un impianto esistente, siamo disponibili per una consulenza tecnica senza impegno.

Risponde un tecnico, non un bot

Il team di ingegneria VT100 segue direttamente le richieste di supporto pre-vendita e post-installazione.

Revisione schema gratuita

Se hai dubbi sull'integrazione in quadro, puoi inviarci lo schema: lo valutiamo insieme prima che tu ordini.
